Bubnové brzdy mostového jeřábu

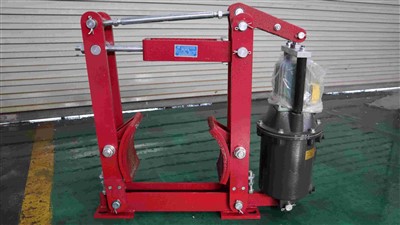

Bubnové brzdy mostového jeřábu YWZ4

---

---





Vyhovující standardům

Rozměry a parametry brzdného momentu brzd řady YWZ4 Overhead Crane Drum Brakes odpovídají normě JB/ZQ4388-2006, technologické požadavky odpovídají normě JB/T6406-2006.



Hlavní rys

• Bezpečný a spolehlivý výkon, plynulé brzdění, vysoká akční frekvence.
• Hlavní body závěsu jsou vybaveny samomazným{0}}ložiskem, což zajišťuje vysokou účinnost převodu a dlouhou životnost. Mazání je během provozu zbytečné.
• Blokovací zařízení pro vyvažování vůle čelistí a zařízení pro automatické{0}}vyrovnávání čelistí neustále vyrovnávají vůli brzdových čelistí na obou stranách, takže není nutné seřizovat, čímž se zcela zabrání přilepení brzdového obložení na brzdové kolo.
• Brzdová destička bez azbestu a brzdová destička mají typ s upínací zástrčkou{0}}. Je bezpečný a spolehlivý, pohodlný a rychle se vyměňuje.



Provozní stav

• Okolní teplota: -20 stupňů ~+40 stupňů
• Hořlavé, výbušné a korozivní plyny nejsou povoleny v okolním pracovním prostředí, jinak by se měly používat antikorozní produkty.
• Relativní vlhkost: relativní vlhkost vzduchu není vyšší než 90%
• Nadmořská výška místa použití nesmí přesáhnout 2000 m
• Provozní režim: přerušovaný (S3-60%) a nepřetržitý (S1).
• Napětí: tří{0}}fázový střídavý proud, jmenovité napětí je 380V~460V, frekvence je 50Hz/60Hz.
• Speciální požadavky lze projednat před výrobou.



Obrys a instalační rozměr



Doplňkové funkce

Kód funkce	Význam modelu
K1	Otevírací koncový spínač pojezdu
K2	Zavírací koncový spínač pojezdu
K3	Spínač zobrazení limitu opotřebení destičky



Technické údaje a rozměry  Průmyslové bubnové brzdy

Typ brzdy	Typ trysky	Brzdný moment (Nm)	Odbavení (mm)	Rozměry (mm)															Hmotnost (mm)
				A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n
YWZ4-100/B18	BYT1-18Z/2	40	0.6	269	70	137	100	13	125	75	125	125	384	100	40	110	138	6	25
YWZ4-150/B25	BYT1-25Z/4	100		307	90	154	150	17	173	100	170	170	437	140	60	150	138	8	33
YWZ4-200/B25	BYT1-25Z/4	200	0.7	347	90	154	200	17	210	100	195	195	440	170	60	175	156	10	42
YWZ4-300/B25	BYT1-25Z/4	320		447	140	154	300	22	281	130	280	280	592	240	80	250	200	12	73
YWZ4-300/B45	BYT1-45Z/5	630		459		178							600					10	80
YWZ4-400/B45	BYT1-45Z/6	1000	0.8	564	180	178	400	22	370	180	360	360	735	320	130	325	265	12	130
YWZ4-400/B90	BYT1-90Z/8	1600		580		210							740						160
YWZ4-400/B125	BYT1-125Z/10	2200		632	160	254							850				271		167
YWZ4-500/B90	BYT1-90Z/8	2500	0.8	670	200	210	500	22	440	200	415	415	890	400	150	380	310	16	210
YWZ4-500/B125	BYT1-125Z/10	2650		775		210							885						220
YWZ4-500/B180	BYT1-180Z/10	3000		692		254							940						235
YWZ4-600/B90	BYT1-90Z/8	3200	0.8	805	240	210	600	26	555	220	505	520	1082	475	170	475	390	18	430
YWZ4-600/B180	BYT1-180Z/12	5000		827		254
YWZ4-700/B180	BYT1-180Z/12	8000		957	280	254	700	34	705	270	580	600	1225	550	200	540	585	25	500
YWZ4-800/B180	BYT1-180Z/12	10000	0.8	1094	320	254	800	34	772	320	677	697	1417	600	240	620	510	25	720
YWZ4-800/B320	BYT1-320Z/12	12500		1155		375											675		885

Poznámka: Velikost konkrétního typu a konstrukce by měla být zachována.

---

---



Často kladené otázky:

1. Otázka: Je přijímána malá objednávka?

Odpověď: Ano, přijímáme malou objednávku. Nejprve můžete provést zkušební objednávku, poté se pokusíme získat vaši důvěru, protože chceme dlouhodobou-dlouhodobou spolupráci v budoucnu!



2. Otázka: Můžete provést přizpůsobení a reprodukci, pokud poskytnu návrhový obrázek?

Odpověď: Ano, můžeme provést přizpůsobení a službu reprodukce, zkontrolujte podrobnosti výše.

Je potřeba návrhový výkres, čím podrobnější specifikace, tím přesnější produkty můžeme udělat.



3. Otázka: Mohu získat nějaký vzorek?

Odpověď: Ano, budeme rádi, pokud budete potřebovat vzorek ke kontrole kvality před zadáním objednávky.



4. Otázka: Můžete zaručit kvalitu?

Odpověď: Ano, můžeme, můžete zaplatit zůstatek po kontrole kvality hotového zboží. Vždy klademe velký důraz na kontrolu kvality od samého začátku až do konce výroby. Každý produkt bude před zabalením k odeslání pečlivě zkontrolován.



5. Otázka: Můžete přijmout návštěvu továrny?

Odpověď: Ano, vítejte na návštěvě naší továrny ve městě Xinxiang, provincie Henan, Čína!



6. Otázka: Jaké jsou vaše obchodní podmínky?

Odpověď: Je to podle požadavků zákazníků:

FOB čínský námořní přístav / cílový přístav CFR nebo jiné podmínky mohou být přijaty.



7. Otázka: Jaké jsou vaše platební podmínky?

A: FOB: 30% T/T záloha, 70% T/T před dodáním zboží.

CFR: 30 % T/T vklad, 70 % T/T proti B/L kopii.



8.Q: Je obal bezpečný a dorazí v dobrém stavu?

Odpověď: Ano, bezpečné balení je zaručeno. Veškeré zboží dorazí k vašim dveřím za dobrých podmínek.



Poprodejní servis:
1.Všechny produkty mají jednoletou záruku.
2. Poskytování profesionálních pokynů k instalaci a videa z řešení problémů.
3.Dodáváme poprodejní servis 24 hodin, 7 dní v týdnu. Zákazník nás může kdykoliv kontaktovat.
